Kisi – kisi soal UKK di Jurusan TITL mengacu kepada Soal Nasional jurusan Teknik Instalasi Tenaga Listrik, dan di modifikasi mengikuti kebutuhan Kompetensi di Industri. Soal UKK ini mewakili kompetensi di setiap KI, KD yang ada di structural kurikulum Pembelajaran di jurusan TITL, secara garis besarnya kisi – kisi soal UKK ini diambil dari 5 Kompetensi pada Mata pelajaran berikut

1. Pengetahuan Alat Ukur dan dasar listrik
2. Dasar Elektromagnetik
3. Instalasi Penerangan Listrik
4. Instalasi Tenaga Listrik
5. Instalasi Motor Listrik Berbasis PLC

Dari lima kompetensi diatas di buatlah satu soal yang mewakili kompetensi pada masing – masing bidang tersebut, yang bertujuan  siswa dapat menguasai ke lima bidang tersebut, di karenakan kompetensi diatas saling berhubungan untuk di kuasai oleh siswa

Adapaun kisi – kisi soal UKK yang ada di jurusan TITL SMK N 5 Batam  T.A 2020/2021, Yaitu

Judul Tugas       : Instalasi kontrol berbasis PLC

1. Merakit instalasi panel dan lay out sesuai dengan gambar kerja
2. Mengukur tahanan isolasi penghantar antara fasa dengan fasa dan fasa dengan pembumian. Tahanan isolasi tidak boleh kurang dari 1 MΩ yang diukur dengan Insulation Tester dengan tegangan kerja 500 Volt.
3. Merancang program dan transfer ke PLC dengan cara kerja I/O




















GAMBAR LAYOUT

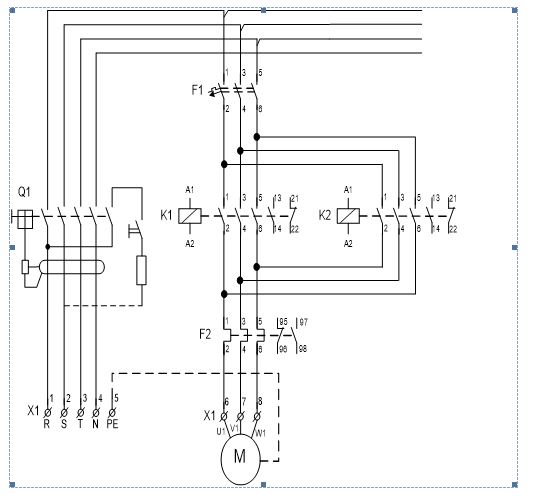

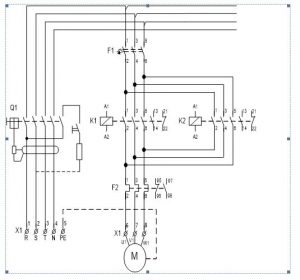

GAMBAR RANGKAIAN TENAGA
